瓶子由通過風送道傳遞，然后通過撥瓶星輪傳送至三合一機的沖瓶機。沖瓶機回轉盤上裝有瓶夾，瓶夾夾住瓶口沿一導軌翻轉180°，使瓶口向下。在沖瓶機特定區域，沖瓶夾噴嘴噴出沖瓶水，對瓶子內壁進行沖洗。瓶子經沖洗、瀝干后在瓶夾夾持下沿導軌再翻轉180°，使瓶口向上。洗凈后的瓶子通過撥瓶星輪由沖瓶機導出并傳送至灌裝機。
進入灌裝機的瓶子由瓶頸托板卡住并在凸輪作用下將瓶子上升，然后由瓶口將灌裝閥頂開。灌裝采用重力灌裝方式。灌裝閥打開后物料通過灌裝閥完成灌裝過程，灌裝結束后瓶口下降離開灌裝閥，瓶子通過卡瓶頸過渡撥輪進入旋蓋機。旋蓋機上的止旋刀卡住瓶頸部位，保持瓶子直立并防止旋轉。旋蓋頭在旋蓋機上保持公轉并自轉，在凸輪作用下實現抓蓋、套蓋、旋蓋、脫蓋動作，完成整個封蓋過程。成品瓶通過出瓶撥輪從旋蓋機傳送到出瓶輸送鏈上，由輸送鏈傳送出小瓶自動飲用水灌裝機。
飲用水灌裝設備沖瓶機為回轉式?jīng)_瓶機，主要用于飲料、水等產品的新瓶沖洗之用。然后將瓶子送至灌裝機進行產品的灌裝。
PET瓶由分瓶星輪進入設備由夾鉗和翻轉機構夾住瓶口轉至瓶口朝下，無菌水沖洗后瀝干，自動翻轉至瓶口朝上，經出瓶星輪輸送至灌裝機。設備主要結構與沖洗介質接觸部分和外部防護罩均為優質不銹鋼材料；開放式齒輪傳動。
沖瓶時,每瓶沖水量為：105ml/s（0.25MPa時）
飲用水灌裝設備灌裝部分：
飲用水灌裝設備灌裝部分實現將物料灌裝到由沖瓶機送過來的洗好的瓶子中。
灌裝閥采用壓力灌裝負壓式回流的方式，灌裝快捷靈敏，灌裝液面精度高。閥內無彈簧,物料不與彈簧接觸,利于閥內部的清洗。為保證灌裝工藝，確保灌裝溫度，灌裝閥在無瓶或停機時閥內物料處于微回流狀態。
主傳動采用齒輪傳動即開式組合傳動，其效率高，噪聲小，壽命長，維修方便，潤滑充分，采用變頻器對機器的主電機轉速進行控制，飲用水灌裝機械采用無級變頻調速。
飲用水灌裝設備封蓋部分：
封蓋部分將由理蓋器整理好的蓋子擰到已灌裝好產品的瓶子上，并由輸送鏈送至后道工序。

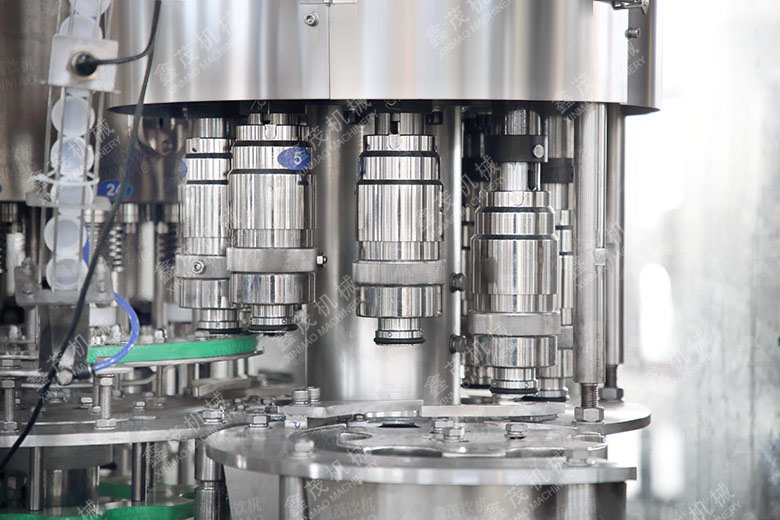

擰蓋機通過減速機帶動回轉盤轉動。使蓋在離心力的作用下從出蓋口離開料斗。在出口處有正反蓋分離裝置，當反蓋經過時，蓋自動落入返回管道中，通過風力自動把反蓋吹入料斗。只有正蓋才能順利進滑道內，料斗內的蓋量通過光電開關自動檢測來控制輸蓋機，以保證下蓋達到理想效果。當正蓋進入滑道后即可順利進入喂蓋盤，為防止意外，在滑道上同時配置了一個防反蓋的撥盤，確保進入喂蓋盤的蓋正確，在滑道上還配置了一對光電開關，當檢測到無蓋時，就立即停止主機。為了有效剔除無防盜圈的壞蓋及清理料斗時的余蓋，在料斗出口正對面有一活動出口可滿足此功能。
小瓶自動飲用水灌裝機主要特點：
1、小瓶自動
飲用水灌裝機結構緊湊，控制系統完善，操作方便，自動化程度高；
2、變換瓶形只需更換旋蓋部分星輪，弧形導板即可實現；
3、與物料接觸之零件均采用優質不銹鋼制造，無工藝死角，易清洗；
4、采用高速灌裝閥，液位準確無液損，確保灌裝工藝要求；
5、封蓋頭采用磁力恒扭矩裝置，確保封蓋質量，并且不會損壞瓶蓋；
6、小瓶自動飲用水灌裝設備采用高效的理蓋系統，具有完善的自控與保護裝置；
7、設有完善的過載保護裝置，能有效的保護設備及操作者的安全。
